Circuit électrique SWM RS 125 GS

Swoum_55 · Message par **Swoum_55** » 10 déc. 2015 09:50

Faudra quand même que je me décide à récupérer ce qui est sur le HDD. :rolleyes:

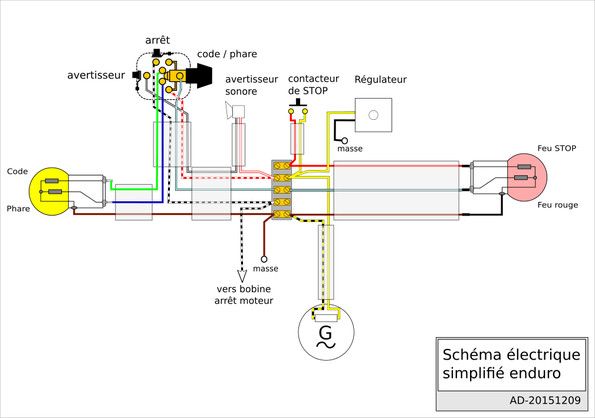

Une énième variante de ce qui peut-être fait. :clin:

gedeon34 · Message par **gedeon34** » 10 déc. 2015 05:53

Salut SWOUM,

Pour la mienne, tu m'avais "éclairé" avec cela:

http://www.srcf.fr/forum/viewtopic.php?id=2638&p=3

Message 53 et suivants

Swoum_55 · Message par **Swoum_55** » 09 déc. 2015 18:08

Dans ton cas, premier schéma.

J'ai des schémas mais sur un autre PC. Il faudrait que je le redémarre pour trier les docs. À l'occas. :rolleyes:

coudert bernard · Message par **coudert bernard** » 09 déc. 2015 16:45

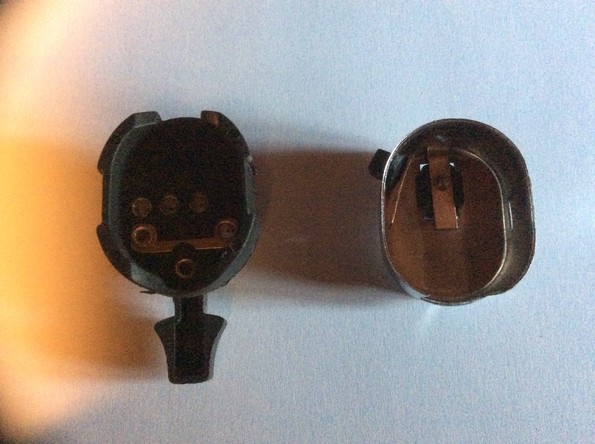

Voici des photos du dessous et de l'intérieure Meci pour les renseignement et elle devrait rouler au printemps . Je serais certainement à AUROUX car c'est très près de chez moi en attendant cet événement je vais me roder car je n'ai pas fait de moto depuis 1982 , mais c'est sûrement comme le vélo .

Swoum_55 · Message par **Swoum_55** » 09 déc. 2015 16:30

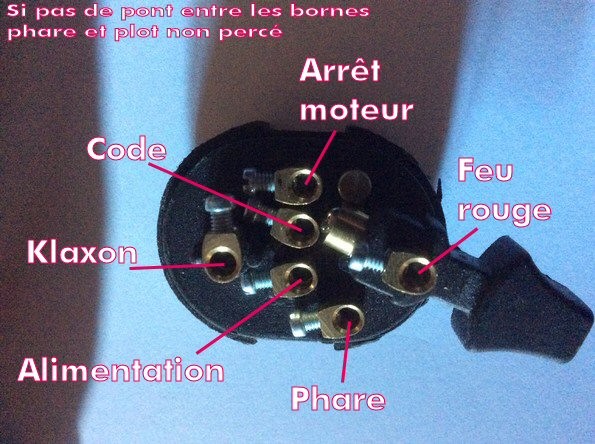

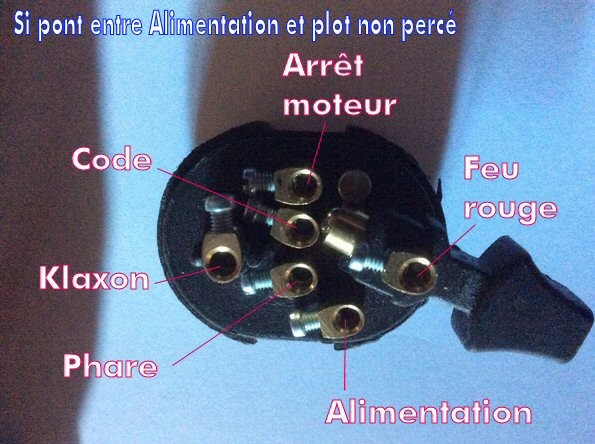

En attente des photos, il y a deux possibilités.

Swoum_55 · Message par **Swoum_55** » 09 déc. 2015 16:14

Il faudrait également une photo du dessous et une du capot chromé.
À priori, il y a moyen d'avoir:
- Code
- Phare
- Klaxon
- Arrêt moteur
et bien sur, une position feux éteints

coudert bernard · Message par **coudert bernard** » 09 déc. 2015 13:29

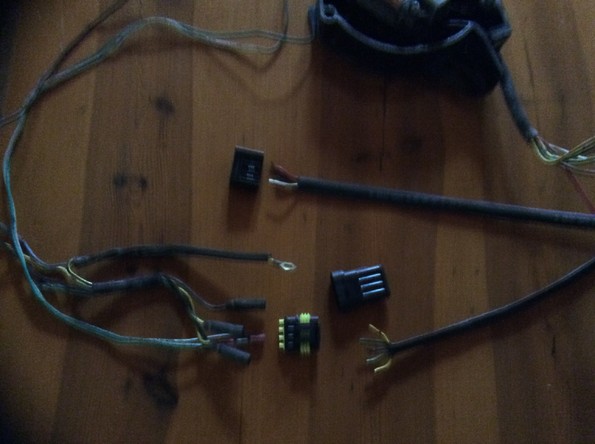

Erreur de photo

gedeon34 · Message par **gedeon34** » 09 déc. 2015 11:56

Salut,

Je ne sais pas ce que tu as comme commodo, un exemple:
http://www.srcf.fr/forum/viewtopic.php?id=2801&p=2

Message 38 je crois.

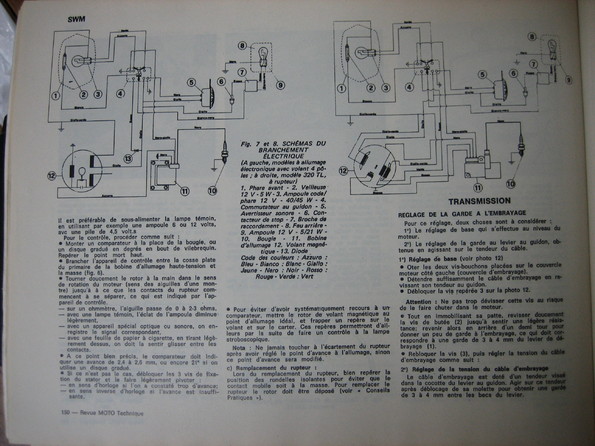

Ou photo plan RTM, plan de droite
http://www.srcf.fr/forum/img_forum/2011 ... -018-2.jpg

A+

coudert bernard · Message par **coudert bernard** » 09 déc. 2015 10:41

Bonjour . Si quelqu'un peut me faire un schéma très simple pour tirer le circuit électrique .Je joins une photo de mon projet . J'ai consulté les schémas déjà mis en ligne sur ce site mais je dois reconnaître que je m'y perds un peu,non par sur l'alimentation du moteur mais pour le circuit des équipements qui va jusqu'au commodo et leur différentes affectations .Merci d'avance
