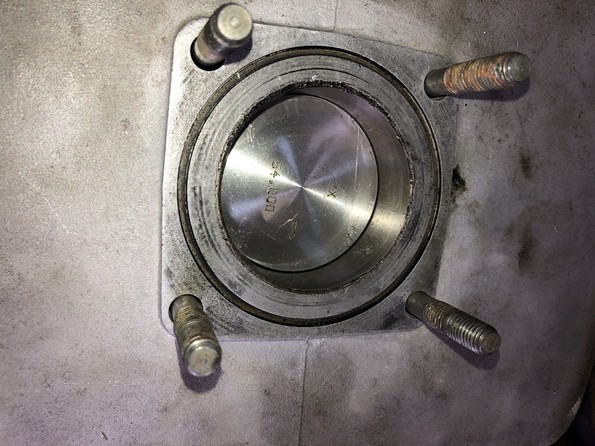

125 Rotax V127

benoit16 · Message par **benoit16** » 04 avr. 2020 19:22

Bonjour à tous, je viens vous solliciter car j'ai un 125 rotax v127 à remonter, et il y a quelque chose que je ne comprend pas dans l'embrayage car il ne fonctionne pas comme un emb de moto classique.
C'est un emb multidisques à câble, mais le tige de poussé reliée a la poignée d'emb ne pousse pas le plateau vers l'extérieur du moteur comme sur une moto, pour libérer les ressort et ainsi les disques, mais vers l'intérieur, donc dans ma tête je ne comprend pas comment il est possible qu'un système comme celui ci libère les disques pour stopper la friction. Un petit schéma en pièce jointe, avec un bleu une tige de poussé de moto classique et en rouge celle du kart...

Sauriez vous m'en dire plus et m'expliquer un peu le fonctionnement ? merci à vous.

benoit16 · Message par **benoit16** » 08 avr. 2020 10:32

Personne pour m’aider avec mon embrayage ?

jmb · Message par **jmb** » 08 avr. 2020 10:42

je connais peu les rotax.mais si c est comme les Cagiva , c est plateau presseur inversé.
on le voit dans les éclatés moteur dispo dans les documentations rotax

Swoum_55 · Message par **Swoum_55** » 08 avr. 2020 12:03

ça marche, en passant par un hébergeur.

gedeon34 · Message par **gedeon34** » 08 avr. 2020 12:30

Voilà tout est là

jmb · Message par **jmb** » 08 avr. 2020 12:37

Swoum_55 a écrit :ça marche, en passant par un hébergeur.

[img_citation]https://zupimages.net/up/20/15/bnca.gif[/img_citation]

Top

monno · Message par **monno** » 08 avr. 2020 12:50

Embrayé - Debrayé , Embrayé - Debrayé
Le fil vert sur le bouton vert , Le fil rouge sur le bouton rouge
Toujours net les anim's de Swoum

benoit16 · Message par **benoit16** » 08 avr. 2020 18:43

Yes merci à tous, je vais voir si j’arrive à faire fonctionner cet a embrayage ! Merci à toi

benoit16 · Message par **benoit16** » 08 avr. 2020 19:20

Sauf que le plateau bute dans la pièce orange clair (celle en contacte avec les disques ) dont je n’ai plus le nom, donc c’est pour ça que c’était sssiiiiii duuuur de débrayer ... :rolleyes: je vais devoir faire un re usinage maison je crois ...

Swoum_55 · Message par **Swoum_55** » 08 avr. 2020 20:45

Il n'y a rien à usiner, tu te plantes dans le remontage.
Si tu coupes, râpes scies, à chaque fois qu'un truc coince... :mick

Mets des photos.

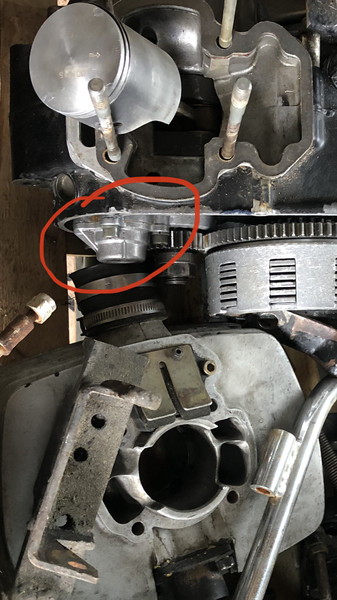

benoit16 · Message par **benoit16** » 08 avr. 2020 20:47

Je vous envoi ça demain, en gros ce sont comme des goussets qui reviennent vers l’intérieur , je pense que cette pièce n’est pas d’origine elle a été limée dans tout les sens

J’ai tenté de dessiner un truc rapidement, en bleu c’est la ou bute le plateau quand on appuie dessus

Alors qu’il ne devrait appuyer que sur les 6 pattes ( 4 sur le dessin) comme sur le GIF Plus haut

oldnewcomer · Message par **oldnewcomer** » 08 avr. 2020 21:16

Ça sent le décalage. La clavette sacrifiée ou le cannelage forcé. Wait and see...

benoit16 · Message par **benoit16** » 08 avr. 2020 21:20

Je sors tous demain et je vois maintenant que je sais comment ça marche ..

Swoum_55 · Message par **Swoum_55** » 08 avr. 2020 21:49

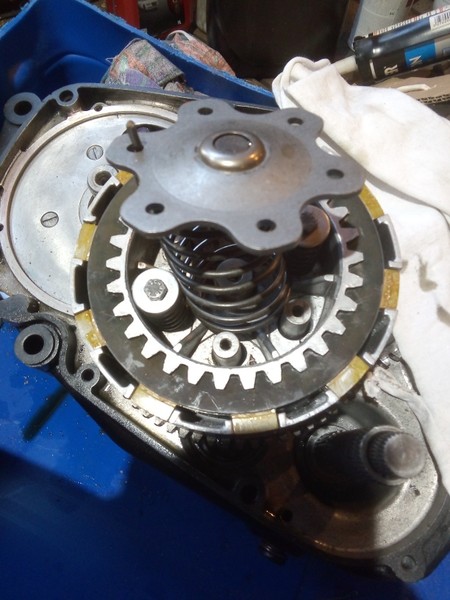

le plateau de pression (en gris clair) s’engrène dans les cannelures de la noix (coté interne).
Je ne sais pas s'il est possible ne mal monter cette pièce. :/

monno · Message par **monno** » 08 avr. 2020 23:46

oldnewcomer a écrit :Ça sent le décalage. La clavette sacrifiée ou le cannelage forcé. Wait and see...

Tout le monde n'est pas Indiana Jones
